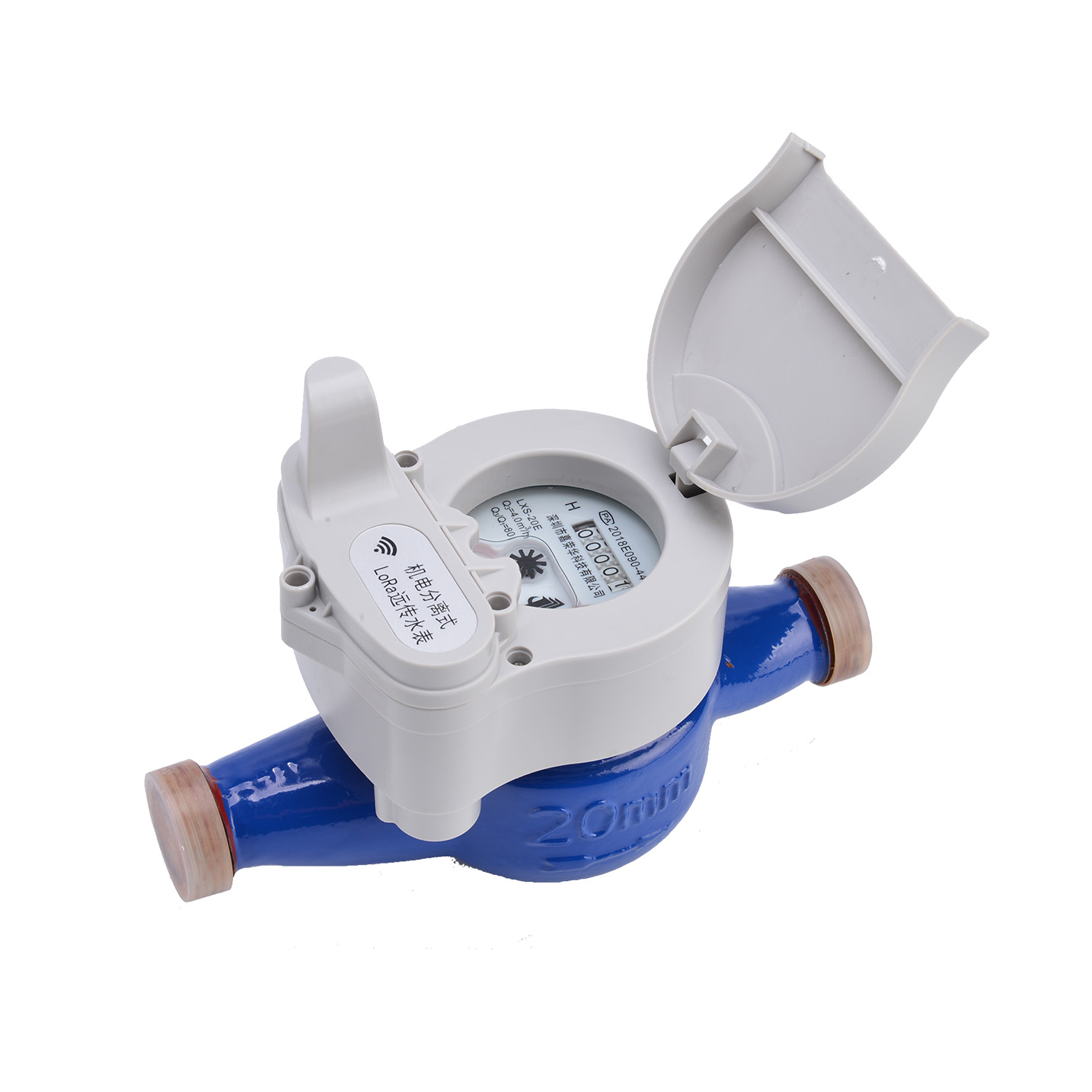

LoRa无线远传水表

产品用途

PRODUCT USE

LORA无线远传水表是在水表内安装无线传输模块，采用脉冲/光电采样技术，是一种无线自动抄表系统中机电转换零误差的智能远传水表。水表采用LORA调制技术进行无线收发数据，具有功耗超低、传输距离远的特点，在稳定性、抗干扰能力、接收灵敏度上都大大超越了 GFSK 调制方式。解决了同时兼顾远距离传输、抗干扰性和低功耗的问题，远距离传输和高可靠性的无线应用的最佳选择。表计可以实现自动维护，不需要施工布线，不需要专业人员维护，安装使用简单方便。

产品特点

PRODUCT FEATURES

最大允许误差

MAXIMUM ALLOWABLE ERROR

①从包括最小流量至分界流量（不含）的流量低区，最大允许误差为±5%

②从包括分界流量至过载流量（含）的流量高区，当水温≤30°时，最大允许误差为±2%；当水温＞30°时,最大允许误差为±3%

LORA无线远传水表准确度等级

LXSY-15~40
准确度等级	2级

LORA无线远传水表通讯接口

LXSY-15~40
通讯接口	LoRa无线

LORA无线远传水表通讯协议

LXSY-15~40
通讯协议	内部协议

LORA无线远传水表流量

LXSY-15~40
公称口径		15	20	25	32	40
量程比		R80或R100
Q2/Q1		1.6
Q4/Q3		1.25
常用流量Q3m³/h		2.5	4	6.3	10	16
过载流量 Q4m³/h		3.1	5	7.9	16	31
分界流量 Q2m³/h	R80	0.05	0.08	0.126	0.2	0.32
	R100	0.04	0.064	0.101	0.16	0.256
最小流量 Q1m³/h	R80	0.031	0.05	0.079	0.125	0.2
	R100	0.025	0.04	0.63	0.1	0.16

LORA无线远传水表显示参数

LXSY-15~40
显示范围	最大读数m³	99999
	最小读数m³	0.00005

LORA无线远传水表其他技术参数

LXSY-15~40
环境等级		E1   B级
温度等级		T30
压力等级		MAP10
压力损失		△p63
流动剖面敏感度等级	上游流场敏感度等级	U10
	下游流场敏感度等级	D5

LORA无线远传水表规格尺寸

LXSY-15~40
公称口径		15	20	25	32	40
外形尺寸mm	仪表长度L1	165	195	225	230	245
	仪表宽度B	98	98	103.5	103.5	125
	仪表高度H	108	110	115	115	156
	安装总长L	260	300	345	354	373
螺纹连接	连接螺纹D	G3/4B	G1B	G1 1/4B	G1 1/2B	G2B
	接管螺纹d	R1/2	R3/4	R1	R1 1/4	R1 1/2
